從事機械設計工作時，在零件圖中經常會有螺紋特征，除了要規范地畫出螺紋，還需要正確地標注，以保證加工出的零件是你想要的，裝配時不至出錯。此外，裝配圖中也經常會用到螺紋標準件，在明細表中同樣需正確標記，以便采購部門正確購買。在其他人員讀機械圖紙時，同樣也需要看懂螺紋的標注。

所以，關于螺紋的標注知識是從事緊固件行業人員必備的技能。今天，法士威就給大家講講螺紋的正確標注方法。

普通螺紋是生活和工作中使用最廣泛的螺紋，螺紋緊固件（ 螺栓、螺柱、螺釘、螺母等零件）上的螺紋大多為普通螺紋。

普通螺紋分粗牙普通螺紋和細牙普通螺紋。細牙普通螺紋多用于精密零件和薄壁零件上（如液壓管接頭中用的普通螺紋均為細牙）。

在螺紋的標記中，細牙普通螺紋的螺距必須標注出來，而粗牙普通螺紋的螺距一般不標注（因為同一直徑的細牙普通螺紋可能有多種螺距，而粗牙的螺距是一定的）。關于普通螺紋的螺距，在國標（GB/T 193 普通螺紋 直徑與螺距系列）中有詳盡的說明。

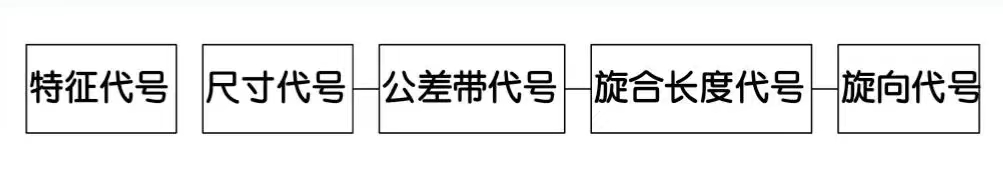

普通螺紋的完整標記由五部分組成:

例如：M10×1 ― 7H ― L ― LH

（1）普通螺紋的特征代號和尺寸代號

特征代號：M (表示普通螺紋) 。

尺寸代號：公稱直徑×螺距（多線螺紋的導程和螺距均要注出，單線粗牙普通螺紋螺距不標注）。

“M10”表示：公稱直徑為10 mm、螺距1.5 mm的單線粗牙普通螺紋。

“M10×1”表示：公稱直徑為10mm、螺距為1 mm的單線細牙普通螺紋。

（2）普通螺紋的公差帶代號

普通螺紋的公差帶代號由公差等級（數字）和基本偏差（外螺紋用小寫字母、內螺紋用大寫字母表示）所組成，例如5g6g、6g、6H、7H。

當螺紋中徑公差帶與頂徑公差帶代號不同時，需分別注出，如：M10―5g6g（5g為中徑公差帶代號，6g為頂徑公差帶代號）。

當中徑與頂徑公差帶代號相同時，只注一個代號，如：M10×1―7H。公差帶代號為6g或6H(公稱直徑≥ 1.6mm)時不標注（在普通螺紋的公差帶不標時，均默認公差帶為6g或6H）。關于公差等級和基本偏差的內容，將在以后的文章中介紹。

（3）螺紋的旋合長度

普通螺紋的旋合長度有長、中、短三種，分別用代號L、N、S表示。

例如：M10－5g6g―S為短旋合長度的螺紋，M10―7H―L為長旋合長度的螺紋。當螺紋為中等旋合長度時，代號N不標注。

當特殊需要時，可注明旋合長度的數值。如：M20×2―5g6g―40。

（4）旋向代號

左旋時標注LH，右旋時不標注。例如：M10―7H―L ―LH 為左旋螺紋，M10―7H―L 為右旋螺紋。

2 管螺紋

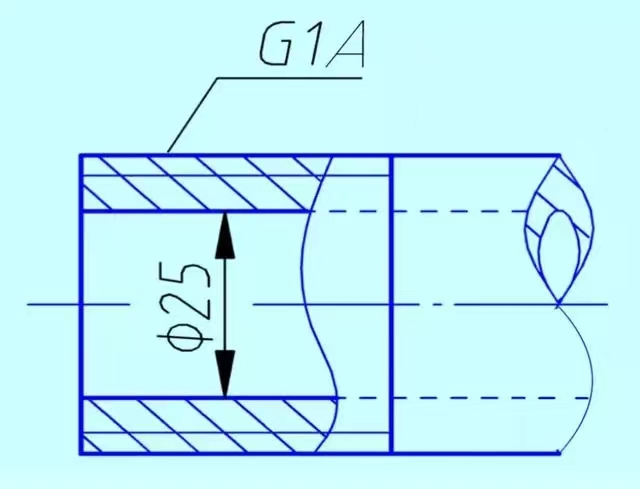

管螺紋一般用于管路(水管、油管、煤氣管等)的連接中。管螺紋的標記用指引的方法標注，指引線指到螺紋的大徑上。

管螺紋的標記：由螺紋特征代號、尺寸代號和旋向組成。管螺紋的尺寸代號（公稱直徑）不是螺紋大徑的大小，而是管子的通徑（英制）大小。標記中未注寫旋向的均為右旋。

（1）55°非密封管螺紋的標記G為非密封管螺紋的螺紋特征代號，標記示例如下:

G3/4: 尺寸代號為3/4的單線右旋圓柱內螺紋；

G3/4A或G3/4B: 尺寸代號為3/4的單線右旋圓柱外螺紋, 標記中的A和B是螺紋中徑的公差等級；

G3/4LH和G3/4A-LH：LH表示左旋螺紋，二者構成的螺紋副僅標注外螺紋的標記代號。

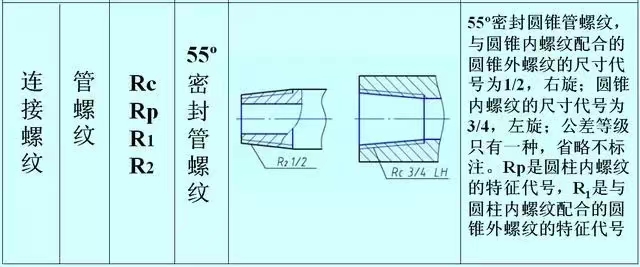

（2）55°密封管螺紋的標記

55°密封管螺紋的特征代號：密封圓柱內螺紋Rp，密封圓錐內螺紋Rc，與圓柱內螺紋相配合的圓錐外螺紋R1，與圓錐內螺紋相配合的圓錐外螺紋R2。標記示例如下：

Rp3/4LH：尺寸代號為3/4的單線左旋圓柱內螺紋；

Rc3/4：尺寸代號為3/4的單線右旋圓錐內螺紋；

Rp/R1 3/4 LH和Rc/R2 3/4：內螺紋與外螺紋旋合構成螺紋副。

3 梯形螺紋和鋸齒形螺紋

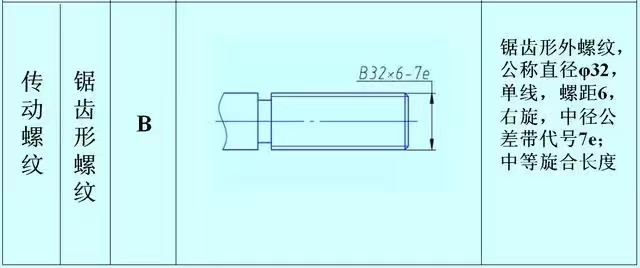

梯形螺紋和鋸齒形螺紋常用于傳遞運動和動力的絲杠上。梯形螺紋工作時牙的兩側均受力，而鋸齒形螺紋在工作時是單側面受力。梯形螺紋和鋸齒形螺紋的標記與普通螺紋類似。下為梯形螺紋的標記示例：

Tr40×7LH－7e：梯形螺紋(螺紋特征代號為Tr)，公稱直徑φ40 ，單線，螺距7，左旋，中徑公差帶代號7e；中等旋合長度。

注意: 只標注中徑公差帶代號，旋合長度只有兩種（代號N和L），當中等旋合長度時，N省略不注。

當螺紋為多線螺紋時，標記為：Tr40×14（P7）－7e , 其中“14”為導程，“7”為螺距，雙線螺紋。

梯形螺紋的螺紋副表示為：Tr40×7－7H/7c, 內螺紋的公差帶在前，外螺紋的公差帶在后，二者之間用“/”分開。

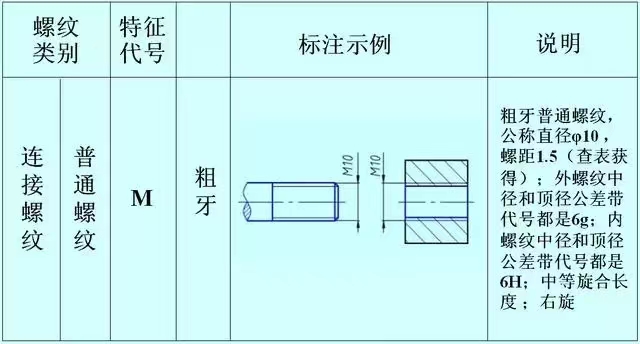

4 螺紋的標記示例
